DG7YBN / 144 MHz / YBN 2-8m Last Update May 14th 2024

.......

Leistungsdaten und Geometrie

Abmessungen Boom

Richtdiagramm und VSWR

Kreuzyagi - xpol Anordnung neu

Download als Datei

Stockung

YBN 2-8m Yagi mit konventionellem Erreger

Diese kleine Yagi besitzt ein recht hohes F/B, welches sie recht nützlich für eine Kontestgruppe macht.
Die 8 Ele. Version ist die verlängerte 5 Ele.YBN 2-5m. Sie benutzt die gleiche Erregerzelle samt Dipol. Daher kann
man leicht zwischen verschiedene Aufbauten wie 5 über 5 bis 4 x 8 Ele. oder 4 x 5 Ele. vertikal gestockt wechseln.
Gerade wie Zeit, Platz und WX Konditionen es erlauben. Der vollständige Text ist in der Ausgabe 4/2012 des Dubus Magazin nachzulesen.

Referenzen bitte?

Die YBN 5-8 scheint ein recht populäres Objekt geworden zu sein, um andere Yagis daran zu messen oder um als Ausgangsbasis für eigene Designs zu dienen.

Wir sehen DK7ZB sie auf 28 Ohm modifizierten (8-El.-2m-OWM-Yagi) und G4CQM sie mit seiner CQM8C4 vergleichen
Aber bitte im Hinterkopf behalten, dass ich wollte, dass die 5-8 ein sehr unkritisches konventionelles Design wird und immer als Teil des erweiterbaren 5-8 Konzept geplant
war. Das bedeutet, dass die 5 Ele. YBN2-5m ohne Modifikationen an der Erregerzelle unter Weiterverwendung von so vielen Elementen wie möglich verlängert werden kann.
Daher ist sie limitiert auf die Erfordernisse des Konzepts, aber trotzdem ein ernst zu nehmender Mitbewerber in der G/T Tabelle.
Der Fakt, dass andere Designer es lieben sie als Referenz zu nutzen, unterstreicht ihre Fähigkeiten. Ein Paar aus vertikalen Stacks mit YBN 2-8
half 7S7V die 6 h Klasse des Marconi Memorial Contest 2017 zu gewinnen.

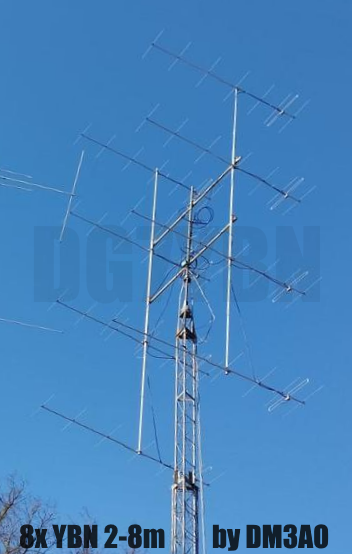

2 x 8 YBN 2-8m at 9A6C

Insgesamt 4 vertikale Gruppen von 4 x 8 YBN 2-8m bei OK4C im 2023 IARU Region 1 Contest

Zdenek, OK1DSZ berichtet für das Team von OK4C:

"Noch einmal Danke für Deine Unterstützung, Deine Antennen arbeiten sehr gut. Diesen Sommer wurden 12 weitere Yagis gebaut (nach einem ersten Test mit einem Stück von 4 x YBN 2-8m im vorherigen Contest), keine Anstimmarbeiten notwendig, sie sitzen alle auf dem Band, kein Bedarf an weiteren Abstimmarbeiten. "

Link zur Webseite von OK4C mit vollen Bericht zum IARU 1 Contest 2023, vielen Fotos und einem Video

3 x vertikal gestockte YBN 2-8m bei 7S7V im 2021 IARU Region 1 Contest

Gewinner des Marconi Memorial Contest 2017 - Single OP, 6 Std.

Contest Station 7S7V aus Malmö arbeitet mit 2 x 2 vert. YBN 2-8m mit Faltdipol von WiMo
im MMC 2017: Gratulation an Samir! Auf das Bild klicken zum Vergrößern
Diese Yagi ist auf 20 x 20 mm Boom gebaut, nutzt einene fertigen Faltdipole von Fa. WiMo und 5 mm Elem. auf Haltern von SM7DTT, s. hier

DX Report von F4EZJ, Stef

Während der Tropo-Öffnung vom 21.-25.Okt. 2018 und den Perseids pflanzte Stef eine vertikale Gruppe aus 2 x YBN 2-8m in seinen Garten.
Mit 500 W Ausgangsleistung hat er schöne QSOs gefahren:


Top SSB OSOs Tropo-Öffnung 21.-25.Oct. 2018

DH8BQA   JO73CE   1322 km
EI9KP    IO54MB   1164 km
GM4PPT   IO75SK   1161 km
EI3GYB   IO53OT   1136 km

plus einige QSOs in FT8 > 1300 km


Top OSOs Perseids 2018

EA8TX   IL18QI  2412 km
SM5DWF  JP90JA  2029 km
LY2FN   KO14XV  1972 km
YL2AO   KO16DK  1952 km

F4EZJ/p, Stef nutzte 2 einzelne und ein 2 x vertikal Stack aus YBN 2-8m's und dazu 4 x vertikal 5 Ele. LFA
im Championat de France THF 2016 Kontest: und beendete "mit 355 QSOs ... Antennen machen sich exzellent!!!"

Contest Station 7S7V aus Malmö mit 3 x vert. YBN 2-8m mit WiMo Faltdipol
im MMC 2016. Auf die Fotos klicken für größere Darstellung

DG7YBN/p Funktionsprüfung: Zwei Stunden Hoher Meissner & VHF Region 1 ctest


Funktioniert dies Design auch?

YBN 2-8m, FT736R, 15 m RG213, 680 m ASL in SSB
Samstag Nachmittag im IARU VHF 2013, in nill cndx

IK1WVQ     769 km        Troposcatter, komplett
IK3UNA/P1  725 km        über die Alpen mit 25 W
G8T        626 km ...    Schnitt 490 km, 15 QSOs

Leistungsdaten


                      Elem. 4 mm     Elem. 5 mm     Elem. 8 mm
Gewinn isotr.        13.0/13.1 dBi    13.1 dBi       13.1 dBi
Gewinn gegen Dipol   10.8/10.9 dBD    10.9 dBD       10.9 dBD
-3 dB E-Ebene          42.0 deg.      41.8 deg.      41.8 deg.
-3 dB H-Ebene          48.0 deg.      47.8 deg.      47.2 deg.
F/B                   -28.5 dB       -29.4 dB       -29.0 dB
F/R                   -19.9 dB       -19.7 dB       -19.8 dB
Impedanz             50/200 Ohms         =              =
Mechan. Länge          3485 mm           =              =
Elektr. Länge          1.68 λ            =              =

Stockungsabst. h-pol. (DL6WU)
Oben/Unten             2.59 m
Seite/Seite            2.94 m

Geometrie



        ISOLIERT DURCH DEN BOOM - DÜNNE ELEMENTE (BC nach DL6WU)
        Pos.  1/2 Länge   BC 20 mm    BC 20 mm   BC 25 mm    BC 1"
                 in NEC     = 2.2      = 2.2     = 3.4       = 3.5

Refl.     0      514.5     1033.2     1031.2      1032.4     10xx.x
DE      283      496.0      994.2      994.2       995.4      9xx.x
D1      403      480.0      966.2      962.2       963.4      9xx.x
D2      822      471.0      949.2      944.2       945.4      9xx.x
D3     1440      460.5      927.2      923.2       924.4      9xx.x
D4     2130      450.0      907.2      902.2       903.4      8xx.x
D5     2850      448.5      905.2      899.2       900.4      8xx.x
D6     3485      433.5      875.2      869.2       870.4      8xx.x
                Ele.5 mm   Ele. 4 mm  Ele. 5  mm  Ele. 5 mm  Ele. 1/4"

Geeignet ist auch ein bestimmter WiMo Faltdipol (Ersatzteil der EF0208c aus der YU7EF-Linie)
oder ein selbstgemachter mit modifiziertem D1 wie folgt:
Notiz: Fuer 4 mm Elemente ist der D1 von abweichender Länge für 5 und 8 Ele. Yagi mit Faltdipol
Ele. 4 mm, Pos. 403 mm NEC =>  480.5, 20x20 => 963.2, 25x25 => 964.4 mm, 1"x1"=> 96x.x
Ele. 5 mm, Pos. 402 mm NEC =>  481.0, 20x20 => 964.2, 25x25 => 965.4 mm, 1"x1"=> 96x.x


        ELEMENTE AUF DEM BOOM (Standardhalter aus Plastik)
        Pos.   1/2 Länge   BC 20x20   BC 25x25   BC 1"x1"
                 in NEC     = 3.9      = 7.6      = 7.9

Refl.     0      514.5     1032.9      1036.6     1034.9
DE      283      496.0      995.9       999.6      999.9
D1      403      475.0      953.9       957.6      954.3
D2      822      466.0      935.9       939.6      935.9
D3     1440      454.5      912.9       916.6      912.9
D4     2130      443.0      889.9       893.6      889.9
D5     2850      439.0      881.9       885.6      881.9
D6     3485      423.8      851.5       855.2      851.5
                Ele. 8 mm  Ele. 8 mm  Ele. 8 mm  Ele. 3/8"

Elementlängen korrigiert am 26.03.2013
Notiz: Elementlängen für Ø 8 mm passen auch für 5/16"

Geeignet ist auch ein WiMo Faltdipol (Ersatzteil der EF0208c aus der YU7EF-Linie)
oder ein selbstgemachter mit modifiziertem D1 wie folgt:
NEC => 477.0, 20x20 => 957.9, 25x25 => 961.6 mm, 1"x1"=> 961.9
Faltdipol Spannweite Spitze-Spitze, außen = 990, innere Höhe = 54, Rohrdurchm. = 10

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Der Durchmesser des Dipols ist 10 mm für ale Ausführungen.
Es gilt EZNEC's Auto-Segmentation bei 144.1 MHz für RL und SWR Plots
Es gilt EZNEC's Auto-Segmentation bei 350 MHz mit um -2.4 mm korrigierten Elem.-längen
um die Strahlungsdiagramme zu erzeugen welches für die G/T Tabelle taugt.

Skizze des Faltdipols

Hier ein hilfreicher Überblick der Ausbaustufen des YBN 5- 5 / 8 / 10 ele. Projekts aufbereitet von Stef, F4EZJ
Es zeigt für die verschiedenen Ausbaustufen, welche Elemente gemeinsam oder verschieden sind in welcher Position auf dem Boom

Achtung: Die Längen gelten für Elementmontage "auf-dem-Boom" von 20 x 20 mm mit "Standardhaltern" und Schrauben M3

Skizze des Booms

Strahlungsdiagramme und VSWR Plots

Strombelegung

Elevation und Azimuth Plots bei 144.1 MHz

RL und SWR Plot - Version mit Faltdipol der WiMo EF0208c

miniVNA: 144.30 MHz, Z = 50.2 Ohm, SWR = 1.07, RL = -29 dB

Anmerkung: Dieser Plot wurde von einem Aufbau ohne jedliches Nachstimmen an DE oder D1 genommen.
Es wurde lediglich der "On-Boom-BC" addiert.

YBN 2-8m xpol

Einzelne YBN 2-8m xpol: Beachte die Modifikation einiger Elemente, um zu einem geeigneten, sauberen Aufbau zu kommen.

Mechanische Länge des Boom über alles ist 3865 mm, einschliesslich Überstand von je 40 mm an den Enden.
Der Querschnitt des Boom beträgt 25 x 25 x 2 mm oder 1 x 1" und 8 mm Elemente sind geeignet.

EZNEC wires table: Offset von 24 mm für die Simulation mit auf dem Boom montierten 8 mm Elementen.
Der Offset zwischen den Dipolen der h und v-Ebene beträgt Position 283 mm zu 583 mm = 300 mm.

4er-Gruppe aus YBN 2-8m xpol bei 2.765 m vertikalem und horizontalem Stockungsabstand

3D View auf die Struktur mittels 4nec2

Azimuth Diagramm mit erregter h und v-Ebene

Azimuth und Elevation Diagramm der v-Ebene allein

Antenna G/T mit AGTC_lite von F5FOD mit DG7YBN:
Hier nur vertikale Ebene erregt, was einem G/T von -4.52 dB und Gewinn von 19.1 dBi bzw. 17.0 dBD ergibt.

Downloads

EZNEC Datei dieser Yagi mit geradem, gestreckten Dipol

Man kann mehr über diese Yagi lesen in meinem Artikel "5-8 ... eine erweiterbare 144-MHz-Yagi", erschienen in Dubus 4/12

Stockung


Stockungsabst.    n. DL6WU Formel
H-Ebene               2.59 m
E-Ebene               2.94 m

Daten für eine 8 über 8 Yagigruppe bei Stockungsabstand nach DL6WU


Gewinn isotr.         16.0 dBi
Gewinn gegen Dipol    13.9 dBD
F/B                  -33.1 dB
F/R                  -24.8 dB
T_ant                237,7 K*
G/T                  -7,75 dB*

Theoretische Werte, weder Verluste in Stockungsleitungen
noch Imperfektionen durch den Rahmen sind eingeschlossen
*) T_sky = 200 K, T_earth = 1000 K wie in der VE7BQH G/T Tabelle

Daten einer 4er-Gruppe bei Stockungsabstand nach DL6WU

Elevation Plot


Gewinn isotr.         19.0 dBi
Gewinn gegen Dipol    16.9 dBD
F/B                  -34.6 dB
F/R                  -19.7 dB
T_ant                238.8 K*
G/T                  -4.79 dB*

Theoretische Werte, weder Verluste in Stockungsleitungen
noch Imperfektionen durch den Rahmen sind eingeschlossen
*) T_sky = 200 K, T_earth = 1000 K wie in der VE7BQH G/T Tabelle

73, Hartmut, DG7YBN
